Serie

 Decimos que un circuito eléctrico está en serie cuando sus elementos se encuentran conectados uno a continuación del otro.

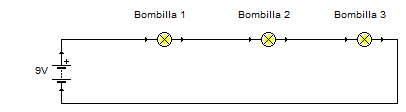

circuito de 3 lámparas/bombillas en serie

Si realizamos este tipo de conexión con generadores, uniendo el polo positivo de uno con el negativo del siguiente, sus tensiones se acumulan.

 En este tipo de circuitos si se desconecta cualquiera de sus elementos se interrumpe el paso de la corriente eléctrica por todos los demás.

 Además cuantos más receptores sean conectados en serie estos funcionarán con menos energía, en el caso de bombillas lucirán menos.



Paralelo

 Decimos que un circuito eléctrico está en paralelo cuando todos sus elementos se encuentran conectados entre el polo positivo y el negativo del generador.

circuito de 3 lámparas/bombillas en paralelo

 Si realizamos este tipo de conexión con generadores, uniendo todos sus polos positivos entre sí al igual que los negativos, nos proporcionarán un valor de tensión igual al de cada uno de ellos que deben ser iguales.

 En este tipo de circuitos si se desconecta cualquiera de sus elementos no se interrumpe el paso de la corriente eléctrica por todos los demás.

 Además aunque se conecten más receptores en paralelo estos funcionarán con la misma menos energía.



Mixto

 Denominamos un circuito mixto cuando en el podemos encontrar elementos conectados en serie  y otros en paralelo.

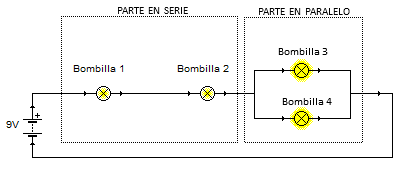

circuito de 2 lámparas serie, en serie también con otras dos lámparas
que a su vez se encuentran en paralelo
